STEP #16 - Anatomie - Anatomies

Posted by -
Le due immagini seguenti rappresentano una vista esplosa di un esempio di pulsossimetro portatile caratterizzato da scocca in plastica, con display a led e pinza.
Il modello in questione, preso in considerazione, è un ossimetro moderno.


Vista esplosa

Vista esplosa

Nelle seguenti anatomi, invece, è visibile internamente la funzione dell'elemento fondamentale del pulsossimetro ovvero il led in grado di emettere lunghezze d'onda capaci di carpire la percentuale di ossigeno presente nel sangue del paziente sotto esame.

Il resto dello strumento è, semplicemente, costituito da una scocca in plastica dura e resistente, una molla in grado di permetterne l'apertura e l'inserimento del dito e da un piccolo monitor in grado di permetterci di visualizzare immediatamente il valore esaminato.


Miniatura del sistema di monitoraggio.



Visione interna sensore pulsossimetro.

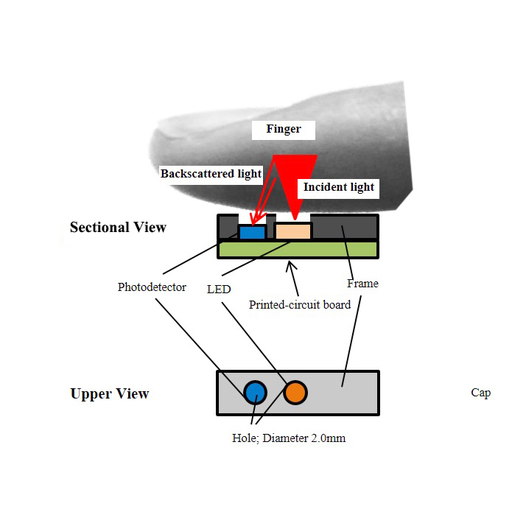

Acquisizione attraverso il metodo riflessivo.

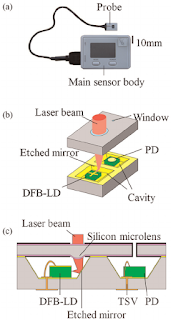

Due diversi tipi di generazione della lunghezza d'onda all'interno del pulsossimetro.

Funzionamento interno del saturimetro.


Fonti: https://www.ee.columbia.edu/~kinget/EE6350_S15/03_PPG2_Jian_Qiriu/SYSdesign.html

https://myukk.org/SM2017/index.php?vol=30&no=12&sub_no=3

https://www.semanticscholar.org/paper/Reflective-photoplethysmography-sensor-with-Kano-Ishii/67bc406e79bb76dd9c39a0404a1f6a564d025ab7/figure/0

https://www.researchgate.net/figure/a-A-photograph-of-the-MEMS-blood-flow-sensor-b-schematics-of-its-optical-MEMS-chip_fig1_233534474

https://www.mdpi.com/2079-6374/9/3/87/htm

https://homesnstuffs.com/best-home-pulse-oximeter/

https://www.globalsources.com/Pulse-oximeter/oximeter-1180129111p.htm#1180129111
